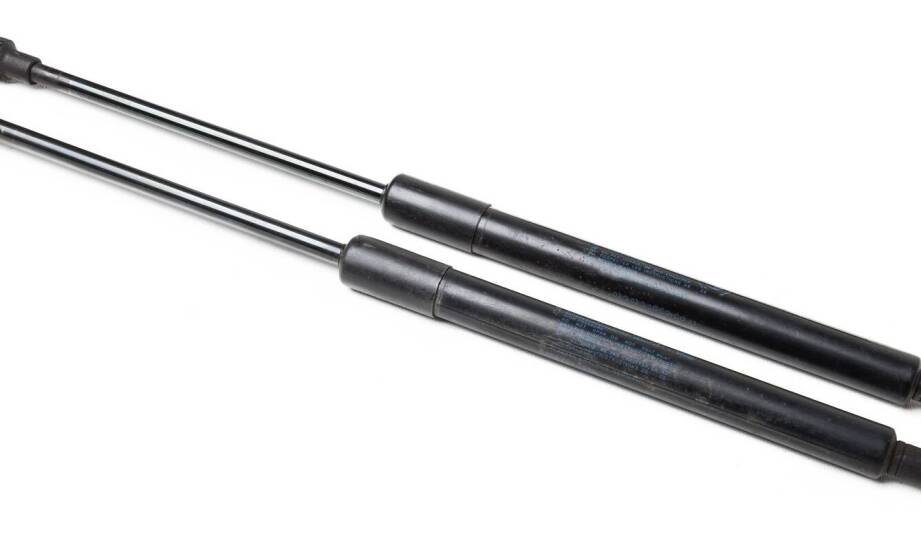

Jak dobrać sprężynę gazową o działaniu pchającym do klap, osłon i pokryw

W zakładach produkcyjnych oraz halach magazynowych często zdarza się, że ciężka osłona maszyny otwiera się z trudem, zmuszając operatora do użycia znacznej siły fizycznej. Innym, równie częstym scenariuszem jest sytuacja, w której masywna pokrywa gwałtownie opada pod własnym ciężarem, stwarzając bezpośrednie zagrożenie urazem dłoni. Takie awarie są zazwyczaj wynikiem nieprawidłowego doboru komponentów wspomagających ruch, które po prostu nie równoważą masy podnoszonego elementu konstrukcyjnego. Rozwiązaniem tych problemów sprzętowych są odpowiednio dopasowane elementy pneumatyczne, przy czym kluczowe znaczenie ma zrozumienie specyfiki ich pracy. Tradycyjne warianty o działaniu pchającym różnią się od wersji ciągnących samym kierunkiem generowanej siły. Ich wewnętrzna budowa sprawia, że popychają one stalowe tłoczysko na zewnątrz pod wpływem ciśnienia sprężonego azotu. Ułatwia to jednostajne i kontrolowane unoszenie różnego rodzaju klap produkcyjnych czy włazów inspekcyjnych. Modele ciągnące wykonują analogiczną pracę poprzez wciąganie ramienia do wnętrza szczelnego cylindra, co sprawdza się w innych uwarunkowaniach przestrzennych.

Kluczowe parametry techniczne do analizy przed montażem

Proces doboru odpowiedniego elementu podnoszącego zaczyna się od precyzyjnego określenia wymaganej siły w pozycji roboczej, oznaczanej w katalogach technicznych jako parametr F1. Wartość ta jest zawsze podawana dla temperatury referencyjnej wynoszącej dwadzieścia stopni Celsjusza. Podczas obliczeń projektowych należy bezwzględnie uwzględnić standardową tolerancję produkcyjną konkretnego układu. Dla większości modeli przemysłowych waha się ona w przedziale od minus dwudziestu do plus czterdziestu niutonów, co w ujęciu procentowym daje bezpieczny margines błędu rzędu pięciu do siedmiu procent.

Kolejnym ważnym etapem jest fizyczny pomiar niezbędnego skoku tłoczyska oraz całkowitej długości zabudowy cylindra. Wartości te są ściśle uzależnione od planowanej pozycji montażowej w maszynie oraz dostępnego tam miejsca. W praktyce inżynierskiej przyjmuje się, że długość w pełni rozłożonego elementu z uwzględnieniem typowych mocowań jest nieco większa niż sam skok powiększony o stałą wartość konstrukcyjną określaną przez producenta. Typ wybranych końcówek, obejmujący złącza oczkowe, przeguby kulowe, gwinty lub masywne przyspawane ucha, determinuje bezpieczny sposób przenoszenia obciążeń mechanicznych. Mechanicy obsługujący układ muszą zachować dopuszczalną odchyłkę osiową w wąskich granicach od trzech do pięciu dziesiątych milimetra, co ogranicza tarcie wewnętrzne uszczelnień. Prawidłowo zachowana tolerancja prowadzenia zapobiega zatarciu się mechanizmu podczas wielogodzinnej pracy pod pełnym obciążeniem technologicznym.

Wpływ geometrii montażu i środowiska pracy na żywotność

Samo wytypowanie elementu o odpowiedniej sile nominalnej nie przyniesie oczekiwanych rezultatów, jeśli układ zostanie błędnie zintegrowany z ramą maszyny. Odpowiednio wdrożone sprężyny gazowe pchające montuje się z celowym przesunięciem punktu podparcia w stosunku do głównej osi obrotu ciężkiej pokrywy. Taki prosty zabieg pozwala bezpośrednio przekształcić liniową siłę rozprężania gazu zgromadzonego w rurze w użyteczny moment obrotowy niezbędny do uniesienia elementu docelowego. Zaleca się pochylenie cylindra pod kątem przynajmniej piętnastu stopni od pionu, co wpływa na dynamikę ruchu. Powierzchnia chromowanego tłoczyska powinna być zawsze skierowana ku dołowi, co zapewnia ciągłe doprowadzanie oleju i optymalne smarowanie wewnętrznego pakietu dławiącego.

Fizyczne środowisko eksploatacji maszyn ma bezpośredni wpływ na codzienne parametry robocze rur napełnionych sprężonym azotem. Dostępne na rynku komponenty standardowe są fabrycznie przystosowane do stabilnej pracy w szerokim zakresie temperatur otoczenia, rozciągającym się od minus trzydziestu do plus osiemdziesięciu stopni Celsjusza. Podczas projektowania instalacji do hal chłodniczych należy pamiętać, że spadek temperatury o każde dziesięć stopni powoduje obniżenie wyjściowej siły podnoszenia o ponad trzy procent. Dynamika kolejnych cykli otwierania i zamykania osłon również podlega konkretnym ograniczeniom sprzętowym. Producenci zalecają, aby z powodów termicznych nie przekraczać bariery pięciu pełnych ruchów mechanizmu na minutę.

Krytycznym błędem popełnianym przez osoby serwisujące włazy jest dopuszczenie do powstawania szkodliwych obciążeń bocznych i momentów zginających cienkie ramiona. Nawet niewielkie siły poprzeczne prowadzą do błyskawicznego zużycia zgarniaczy, a w efekcie do ucieczki czynnika roboczego z obwodu. Z perspektywy stabilnego utrzymania ruchu kluczowy jest szybki dostęp do odpowiednio skalibrowanych podzespołów zamiennych. Spółka jawna EA Kraków dostarcza wyselekcjonowane elementy pneumatyki przemysłowej na teren Małopolski, zaopatrując działy techniczne w specjalistyczne podzespoły. Firma dysponuje też własnym stanowiskiem przeznaczonym do bieżącej kontroli oraz napełniania układów gazem obojętnym, co umożliwia ustawienie siły docisku idealnie do uwarunkowań danego włazu maszyny.

Całościowy proces doboru i montażu elementów ułatwiających podnoszenie ciężkich osłon technicznych wymaga kompleksowego spojrzenia na kinematykę maszyny. Zamiast pochopnego zamawiania części o najwyższym dostępnym ciśnieniu roboczym, specjaliści powinni poddać weryfikacji umiejscowienie punktów montażowych na ramie nośnej. Przebudowa punktów podparcia i ewentualne skrócenie długości elementu wspiera bezpieczniejszą pracę maszyn oraz znacznie zmniejsza naprężenia działające na elementy złączne klapy. Przemyślana geometria instalacji uwalnia wewnętrzne podzespoły uszczelniające od niszczących naprężeń krzyżowych. Sprawia to w ostatecznym rozrachunku, że mechanizmy wspomagające funkcjonują sprawnie przez wiele miesięcy bez potrzeby przeprowadzania kosztownych prac serwisowych.
