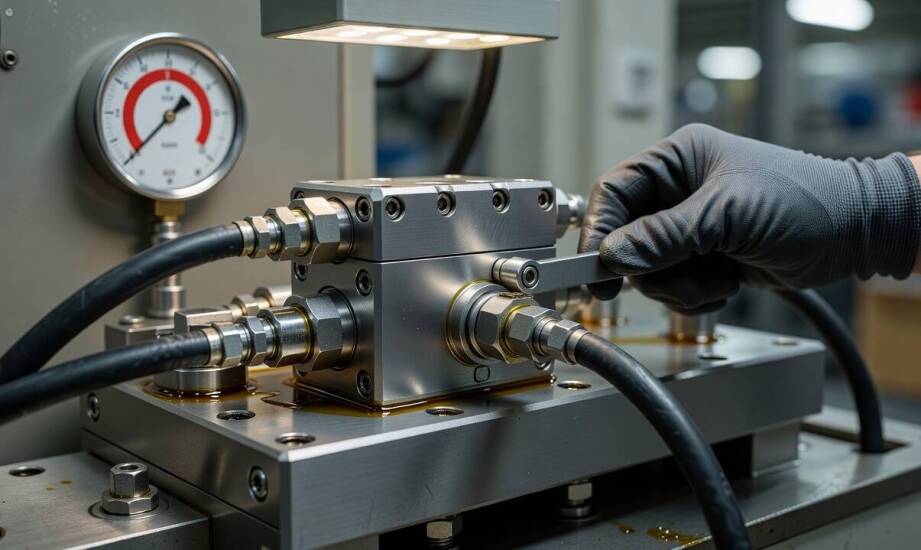

Jak położenie suwaka decyduje o kierunku pracy siłowników i stabilności układu

W układzie hydraulicznym olej pod ciśnieniem przepływa przez solidny korpus, gdzie precyzyjnie obrobiony suwak mechanicznie kontroluje jego tor. Typowy przemysłowy wariant suwakowy 4/3 przyjmuje trzy podstawowe stany pracy: pozycję neutralną, zasilanie portu A oraz zasilanie portu B. Położenie tego pojedynczego elementu bezpośrednio decyduje o kierunku wysuwu tłoczyska oraz o stabilności ciśnienia w całym zasilanym obwodzie. Prawidłowa kontrola nad strugą cieczy roboczej zabezpiecza maszyny przed niebezpiecznym przeciążeniem i warunkuje płynność procesów produkcyjnych. Zastosowanie odpowiedniego bloku sterującego pozwala operatorom pras mechanicznych czy koparek górniczych operować ciężkimi ładunkami bez ryzyka utraty siły docisku.

Jak przemieszczenie suwaka zmienia obieg oleju

Wewnątrz żeliwnego lub stalowego korpusu znajduje się walcowy element z wyprofilowanymi rowkami i przewężeniami. Przesunięcie suwaka zaledwie o kilka milimetrów otwiera lub zamyka konkretne kanały robocze. Standardowy układ opiera się na czterech głównych drogach przepływu: kanale P połączonym bezpośrednio z pompą, kanale T odprowadzającym ciecz do zbiornika oraz portach wykonawczych A i B. Mechaniczne przełączenie sterowania w jedną stronę otwiera drogę z portu P do A oraz z B do T, co tłoczy olej do komory siłownika i powoduje szybkie wysunięcie tłoka. Przesterowanie dźwigni w stronę przeciwną realizuje odwrotny schemat zasilania. Ciecz pod wysokim ciśnieniem trafia z kanału P do portu B, podczas gdy kanał A zrzuca zablokowany olej do linii powrotnej.

Fizyczna zmiana toru obiegu medium odbywa się wyłącznie przez osiowe przemieszczenie suwaka w starannie wyfrezowanym gnieździe. Zmianę położenia wymusza zazwyczaj sygnał elektryczny z cewki, pilot hydrauliczny lub ręczna dźwignia. Podstawowa zasada działania rozdzielacza hydraulicznego sprowadza się właśnie do powtarzalnego odsłaniania i zasłaniania precyzyjnych szczelin pod ogromnym obciążeniem. Właściwa konfiguracja rurek i złączek pozwala sterować ruchem wielu niezależnych cylindrów za pomocą jednego bloku. Zakłady hutnicze i firmy motoryzacyjne instalują zwarte konstrukcje monoblokowe lub modułowe wersje sekcyjne. Każda dołożona sekcja obsługuje wtedy osobny obwód maszyny. Niezwykle ciasne pasowanie elementów stalowych minimalizuje wewnętrzne przecieki cieczy hydraulicznej i utrzymuje właściwą sprawność energetyczną układu.

Pozycja neutralna suwaka i objawy awarii układu

Środkowe spoczynkowe położenie elementu sterującego nie zawsze wywołuje całkowite zatrzymanie przepływu w rurociągach. Modele ze swobodnym przepływem wewnętrznym łączą kanał zasilający P bezpośrednio z linią powrotną T. Strumień oleju krąży wtedy w obiegu bezciśnieniowym, co odciąża pompę i ogranicza niepotrzebne zużycie energii elektrycznej podczas dłuższego postoju maszyny. Korpusy z zamkniętym centrum szczelnie odcinają wszystkie kanały. Taka architektura utrzymuje natychmiastową gotowość i wysokie ciśnienie w linii zasilającej przed kolejnym cyklem maszyny. Inżynierowie z rzeszowskiej spółki Insotec dobierają typ centrum suwaka bezpośrednio do specyfiki pompy łopatkowej lub wielotłoczkowej. Firma specjalizuje się w dostarczaniu certyfikowanych podzespołów przemysłowych i profesjonalnym diagnozowaniu stacji zasilających.

Zaburzenia w płynnym ruchu suwaka momentalnie obniżają szybkość podłączonych siłowników. Poważne usterki widać poprzez wyraźne opóźnienie w starcie urządzenia, mechaniczne szarpanie podczas wysuwu ramienia i skrajnie szybki wzrost temperatury cieczy w zbiorniku. Głównym powodem awarii bloku pozostaje zarysowanie współpracujących metalowych płaszczyzn. Opiłki żelaza lub skoksowany stary olej uszkadzają powierzchnię gładzi, generując ogromne opory tarcia. Zniszczone uszczelniacze potęgują przelewanie się oleju między portami, przez co cały układ traci sprawność wolumetryczną i nie osiąga pełnej siły nacisku.

Analiza drogi, jaką medium pokonuje wewnątrz kanałów, pozwala technikowi sprawnie zlokalizować przyczynę słabnącej wydajności prasy lub wtryskarki. Znajomość budowy wewnętrznej ułatwia szybkie odróżnienie defektu samej pompy tłoczącej od zatarcia powierzchni roboczej suwaka. Poprawna i trafna ocena stanu kanałów przesyłowych radykalnie obniża czas serwisowania na hali produkcyjnej. Zakłady bazujące na ciężkich maszynach hydraulicznych zyskują dzięki tej wiedzy pewność, że nieplanowane awarie bloku sterującego nie zagrożą terminowej realizacji kluczowych kontraktów.
